X射線缺陷是一種非破壞性版本的非破壞性版本，可以穿透物質的物質和衰減特性。X射線的波長非常短，0.001至0.1nm。X射線以光速傳播，不受電場和磁場的影響，可以穿透物質，在傳動過程中衰減，并可以使膠片感測。
當X射線穿透物質由于射線和物質的相互作用而導致的一系列極其復雜的物理過程將導致待吸收和散射的一部分，并且強度相應地減弱。這種現象稱為光線。衰減。根據射線能量的發生程度及其內部缺少介質的X射線缺陷的本質，并且在缺乏照相材料之后的潛在投影中獲得了車道（薄膜）產生的潛伏的潛伏工件的層壓由檢查工件獲得。在獲得缺陷之后，評估工件內的泳道的性質和負性質。X射線檢測裝置利用陰極電子的突然減速和金屬目標對能量轉換的影響。丟失的動力學可以以X射線的形式釋放。
X射線可以穿透不同的密度材料，不同的能量是不同的。提出具有不同顏色的灰度圖像。X射線檢測設備被廣泛使用。在電子制造領域，它可以檢測各種內部缺陷，例如BGA，PCB板，IC芯片，LED，電容器和電感器，尤其是PCB板。

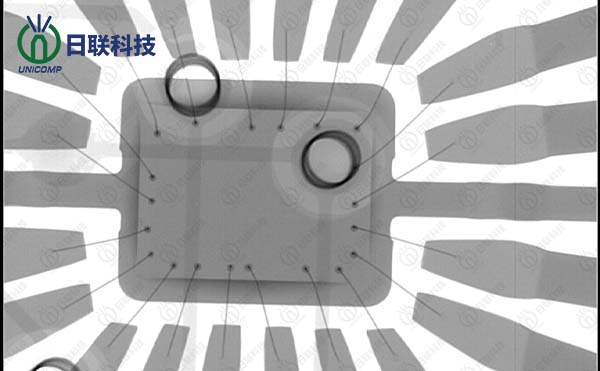

在實際工程中，X射線檢查設備可以分為2D和3D。當X射線穿透樣品時，由于不同的材料，特別是焊球（例如錫和鉛）中包含的各種材料，它吸收大量的X射線，因此在X射線上獲得的圖像傳感器。黑色甚至黑色。也就是說，焊球焊點形成黑色圖像，并且測試儀可以進一步根據圖像分析所需的內容，以達到檢測缺陷的目的。
使用X射線檢測設備檢查PCB的優勢嗎？
首先，產品覆蓋率很高，并且同時無法觀察到的異常，例如無法檢測到的缺陷，例如假焊接，假焊接和泄漏。其次，檢測速度快，并且設備可以快速檢測缺陷的產品。對于分層或多層PCB，只需要一個檢查來完成雙面和雙面缺陷檢測。

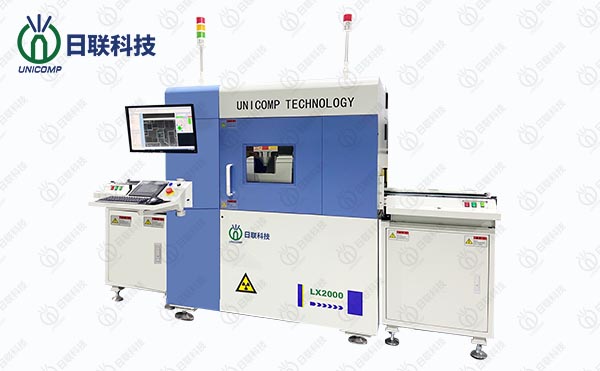

目前，有2D/3D，開放式/封閉管，在線/離線/離線/離線。作為國內專業的X射線檢測設備集成商，日聯擁有廣泛的設備應用和完整的設備。類別，基本上滿足市場需求。對于電子制造，LX2000，AX9100和AX8200MAX系列產品通過市場測試廣泛贊揚。
