BGA是一種典型的高密度封裝技術。其特點是芯片引腳以球形焊點的形式分布在封裝下方，這可以使器件更小，引腳更多，引腳間距更大，成品組裝率更高，電氣性能更好。因此，這種封裝式裝置的應用越來越廣泛。但是，由于BGA焊點隱藏在芯片的底部，因此不利于焊接和組裝后的檢查。另一方面，國家或行業還沒有制定BGA焊接質量檢驗和驗收標準，因此BGA焊接質量檢驗技術是此類設備應用中的主要問題。
目前，BGA焊接質量檢查方法非常有限。常見的檢查方法包括：外觀檢查，飛針電子測試，X射線檢查，染色檢查和切片檢查。其中，染色和斷面檢查是破壞性檢查，可以用作故障分析方法，不適合焊接質量檢查。在無損檢測中，目視檢查只能檢測到設備邊緣的焊錫球，而不能檢測焊錫球的內部缺陷。飛針電子測試的誤報率過高； X射線檢查利用X射線透射特性，可以很好地檢測設備下的隱藏物。焊球的焊接條件是有效的BGA焊接質量檢查方法。但是，X射線目前僅限于檢測有限數量的缺陷，例如連續焊接和空洞，并且無法覆蓋所有BGA焊接缺陷。同時，缺乏檢驗標準。
目前，該國尚未制定BGA焊接質量或驗收標準，也沒有相關的國家軍事標準或行業標準。國際電子工業連接協會已制定了相關標準，包括“ IPC-A-610電子元件的可接受性”，“ IPC-J-STD-001焊接電子電氣元件的要求”和“ IPC-7095 BGA設計和組裝過程的實現”。其中，IPC-A-610規定了BGA焊接的可接受性：**的BGA焊點通過X射線檢查，表現為焊點光滑，邊界清晰，無空隙。所有焊點的直徑，體積，灰度和對比度均一致，并且位置準確無偏移或扭曲。可接受性條款只是一個相對定性的條款，不能滿足實際的測試要求。

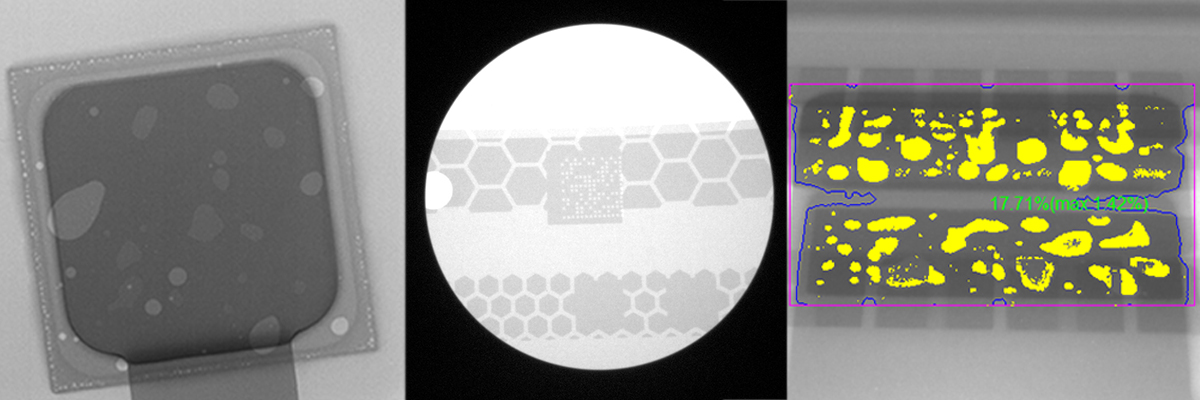

X射線檢查常用的設備是X射線實時成像系統，分為兩種類型：二維成像和3D層析成像。其原理是利用X射線穿透待測樣品，然后由圖像接收器接收后將其轉換為圖像信號，圖像顯示出明顯的灰度對比度。圖像中具有較大灰度的區域表示X射線能量衰減大，表明該區域中的材料較厚或該材料的原子序數較大。二維成像觀察被測零件的頂視圖，這具有快速成像的優勢。普通BGA焊球的二維X射線圖像。圖中的黑色圓圈是BGA焊球。由于焊球是由錫合金制成的，因此它吸收更多的X射線，并且相對于周圍的材料具有更大的灰度級。三維斷層掃描利用設備中機械設備的旋轉來從各個角度掃描樣品，并對軟件進行分析和處理以形成被測樣品的三維形狀。該測試方法可以更真實，更清晰地反映被測樣品的真實狀態。

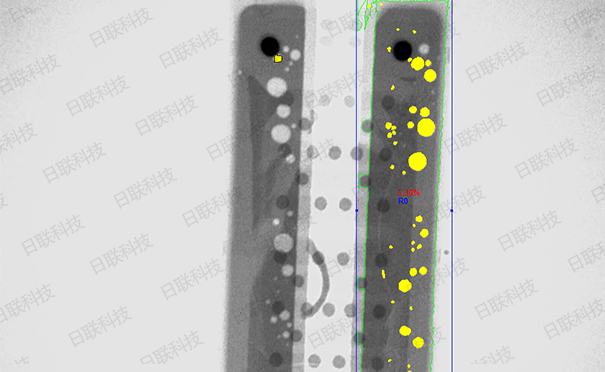

BGA焊接的質量包括連續焊接，缺少焊球，移動的焊球，焊球空隙，虛擬焊接和枕形效應。這些缺陷將影響電路的可靠性。它們中的一些立即顯現出來，例如連接焊球時發生短路。一些在使用中表現出來，例如枕頭效應。在使用中，焊球很容易在枕頭上折斷并形成假焊料。通過一些測試，我們可以輕松地對實時性能的缺陷進行故障排除，而非實時性能的缺陷對電子系統的危害更大，因此，我們應該加強檢測和及時調查。
通常認為X射線只能檢測包括連續焊接，焊球損失，焊球位移和空隙在內的缺陷。3D層析成像技術的引入使X射線檢查能夠覆蓋BGA焊接中的所有常見缺陷。特別是，錯誤焊接和枕形效應的檢測不再僅取決于破壞性的檢測方法。另一方面，在實際工程應用中，為了考慮檢測效率，有必要將二維成像和3D層析成像相結合。通過二維成像快速檢測整體焊接質量，檢查焊球的連續焊接，焊球損失，焊球位移和焊球空隙，并初步確定虛假焊錫。根據實際情況，使用3D斷層掃描來確認是否存在虛假的焊接和枕形效應。兩種技術手段的綜合運用可以完成BGA器件的焊接質量檢驗，并為BGA器件的應用提供可靠的質量保證。
