X射線檢測設備是利用陰極電子的突然減速與金屬目標沖擊導致能量轉換，失去的動能以X射線的形式釋放，X射線可以穿透不同密度的物質，密度不同，其穿透能量也不同，進而呈現出顏色不同的灰度圖像。X射線檢測儀器應用廣泛，就電子制造領域而言，可檢測BGA、PCB線路板、IC芯片、LED、電容電感等等不同的內部缺陷，尤其對于PCB板的檢測有諸多好處。
在實際工程中，X射線檢測設備可以分成2D和3D兩種，當X射線穿透樣品時，由于不同材料的吸收率不同，特別是焊錫球包含的各種材料（如錫和鉛），可以吸收大量的X射線，因此，在傳感器上得到的圖像就是深色甚至黑色的。這也就是說，焊球焊點形成了黑色的圖像，測試人員根據圖像就能提取出想要的內容進一步分析，達到檢測缺陷的目的。

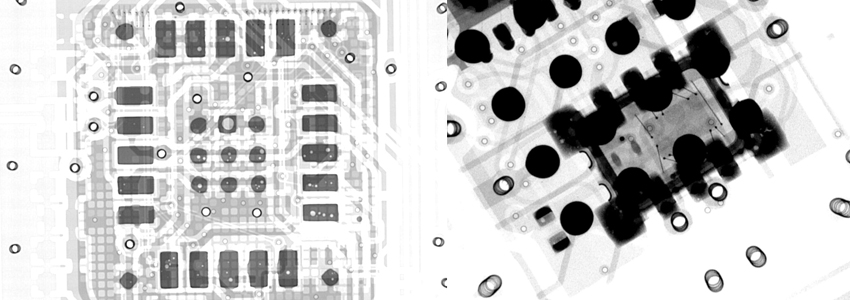

檢測圖像
使用X-RAY檢測設備檢測PCB的優勢如何呢？
首先，產品覆蓋率高，且可以同時檢測到其他檢測方法所不能觀察到的異常，如虛焊、假焊、漏焊等不易察覺的缺陷。其次，檢測速度快，設備可以對缺陷產品快速檢測，對于分層或者多層的PCB，只需一次檢測即可完成雙面和多面的缺陷檢測。
目前市面設備種類繁多，2D/3D，開管/閉管，在線/離線等等，日聯科技作為國內專業的X-RAY檢測設備集成商，設備應用領域廣泛，品類齊全，基本能滿足市面多重的檢測需求，針對電子制造行業，推出的如LX2000及AX9100、AX8500系列產品等都是經過市場考驗的優質設備，廣受大眾好評。
想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線：400-880-1456 或訪問日聯科技官網：jxcfm.com
