如何選擇合適的X射線檢測設備

發布時間：2020-02-15 09:00:00

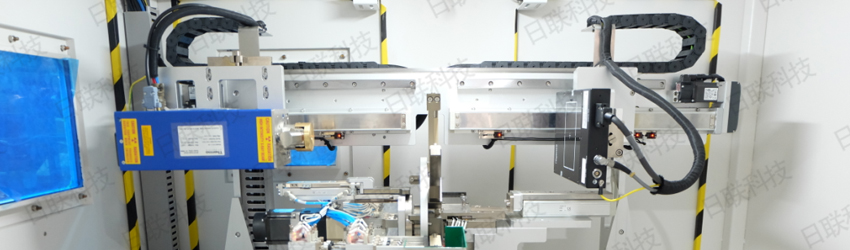

一臺成熟的X光檢測設備，主要由X射線管、X光探測器、輔助運動機構以及防護設備、軟件這幾大部分組成。其中，X射線管是X光檢測設備的心臟，對于各種X射線檢查裝置，X射線管是其中最重要的部分。目前，X射線管可分為兩類：開管和閉管，即開放式射線源和封閉式射線源。兩種管之間的特征比較如表所示。

類型

功能	開管	閉管
分辨率	≤1μm	≥1μm
管電壓	≥160KV	＜160KV
放大倍率	高	低
燈絲壽命	300-800小時	大約10,000小時
系統維護成本	燈絲/設備維護;需要專業真空泵抽真空。	不需要

在選擇X射線管的類型時，必須考慮一些因素：

1、X射線管類型：開管或閉管。此類型與檢查設備的分辨率和壽命相關。分辨率越高，用戶看到的細節就越復雜。如果檢查的目標是大規模的，那么當您選擇分辨率相對較低的設備時無關緊要。但是，就BGA和CSP而言，需要2μm或更小的分辨率。

2、目標類型：穿透或反射。目標類型在影響樣品與X射線管焦點之間的距離方面起作用，最終影響檢測設備的放大時間。

3、X射線電壓和功率。 X射線管的穿透能力與電壓成正比。當電壓較大時，可以檢查具有較高密度和厚度的物體。當被檢查的目標是單面板時，可以選擇具有低電壓的器件。然而，當被檢查的目標是多層板時，需要高電壓。對于一定的電壓，圖像清晰度與X射線管功率成正比。
