作為小型器件典范的BGA器件近些年來在電子產品中應用非常廣泛，與QFP封裝器件或PLCC封裝器件相比，BGA器件具有引腳數目更多、引腳間電感及電容更小、引腳共面性好、電性能及散熱性能好等諸多優點。
雖然BGA器件有諸多方面的優點，但不足之處也十分明顯：即BGA器件在焊接完成之后，由于其焊點全部在器件本體腹底之下，因此既無法采用傳統的目測方法觀測檢驗全部焊點的焊接質量，也不能應用AOI（自動光學檢驗）設備對焊點外觀做質量評判，目前通用的方式均采用X-ray檢測設備對BGA器件焊點的物理結構進行檢驗。

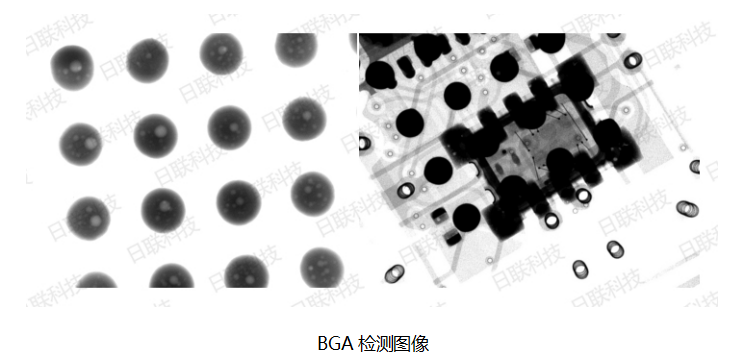

X射線檢測裝備通過X射線的實時成像技術，實現對BGA器件焊接焊點的質量檢驗，X射線不能穿透錫、鉛等密度大且厚的物質，所以可形成深色影像，而X射線可以輕易穿透印制板及塑料封裝等密度小且薄的物質，不會形成影像，這樣的現象就可以從影像中判別BGA的焊接質量。
BGA器件焊點缺陷主要有焊料橋連、焊錫珠、空洞、錯位、開路和焊料球丟失、焊接連接處破裂、虛焊等。
由于焊料橋連最終導致的結果就是電氣短路，因此BGA器件焊接后，各相鄰焊料球之間應無焊料橋連。這種缺陷在采用X-ray檢驗設備檢驗時比較明顯，在影像區內可見焊料球與焊料球之間呈現連續的連接，容易觀察和判斷。虛焊缺陷也可以通過旋轉X射線角度進行檢驗，從而及時采取有效措施避免它的發生。
利用X射線檢測裝備對BGA器件焊接質量進行檢驗是一種高性價比的檢驗手段。隨著新技術的發展，超高分辨率、智能化的X-ray檢驗設備不僅會為BAG器件組裝提供省時、省力、可靠的保障，也能夠在電子產品故障分析中扮演重要的角色，提高故障排查效率。
想了解更多日聯科技X-ray檢測裝備信息可以撥打全國服務熱線：400-880-1456或訪問日聯科技官網：jxcfm.com
